En elsparkesykkel som plutselig kutter strømmen, ikke vil lade eller gir langt dårligere rekkevidde, har ikke alltid et utslitt batteri. Ofte ligger feilen i styringen av batteriet. Trenger batteriet en BMS? For et litium-ion-batteri er svaret i praksis ja. BMS-en er delen som overvåker cellene, styrer ladingen og kan koble ut batteriet før en feil utvikler seg til varmgang, celleskade eller et kostbart batteribytte.
For deg som reparerer eller oppgraderer en E-Wheels E2S V2, Xiaomi, Ninebot eller Kugoo, er BMS-valget like viktig som riktig volt, Ah og kontakt. En batteripakke på 36V 10Ah kan se enkel ut utenfra, men består av flere seriekoblede cellegrupper som må holdes innenfor trygge grenser - hver gang du lader, akselererer og kjører i bakker.
Trenger batteriet en BMS på elsparkesykkelen?
Et litium-ion-batteri skal ikke behandles som en enkel strømbeholder. Celler tåler bare et bestemt spenningsområde. Lades de for høyt, kan de ta permanent skade. Tappes de for dypt, mister de kapasitet og kan i enkelte tilfeller bli umulige å lade normalt igjen. Dessuten vil én svak cellegruppe påvirke hele pakken.
BMS står for Battery Management System. Den måler spenningen i hver cellegruppe, ikke bare totalspenningen du leser med et multimeter på batteriets hovedledning. Når BMS-en oppdager avvik, griper den inn ved å begrense eller stanse lading og utlading.

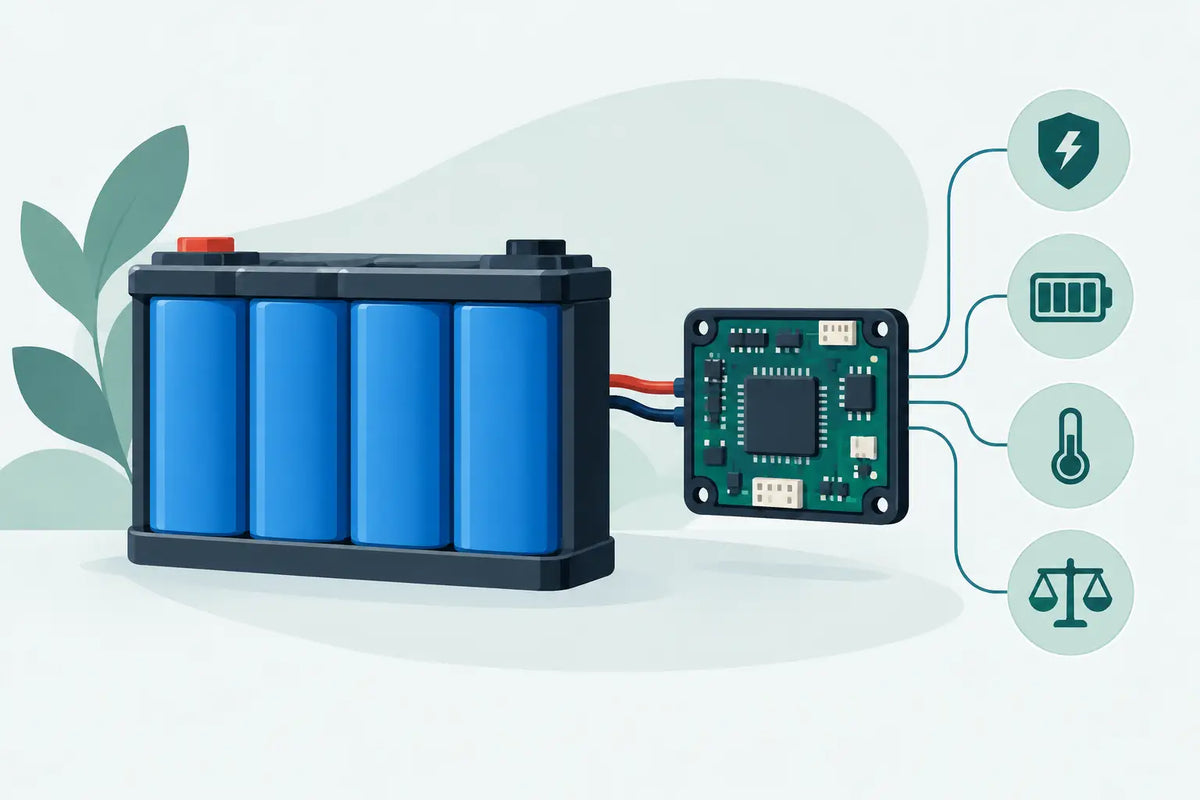

En god BMS utfører vanligvis fire sentrale jobber:
- Den beskytter mot overlading når en eller flere cellegrupper når maks spenning.
- Den beskytter mot dyputlading når spenningen blir for lav under kjøring eller lagring.
- Den kutter ved overstrøm og kortslutning, slik at kabler, kontakter og celler ikke belastes unødvendig hardt.
- Den balanserer cellegruppene ved lading, slik at de holder mest mulig lik spenning over tid.
BMS og kontroller gjør ikke samme jobb
Dette er en vanlig feil når folk feilsøker elsparkesykler. Kontrolleren bestemmer hvor mye effekt motoren skal få, basert på gasspådrag, bremser og sensorer. BMS-en passer på cellene inne i batteripakken. Begge kan gi symptomer som manglende drift, men de har helt forskjellige oppgaver.
Har sparkesykkelen full spenning inn til kontrolleren, men motoren ikke reagerer, er ikke BMS nødvendigvis problemet. Har du derimot ingen utgang fra batteriet, laderen stopper unormalt tidlig, eller batteriet kutter ved belastning selv om displayet viser strøm, bør BMS og cellebalanse undersøkes.
Riktig BMS må matche batteriets volt og celleoppsett
Det holder ikke å velge en BMS merket «36V» eller «48V». Du må også vite hvor mange cellegrupper som står i serie. Et standard 36V litium-ion-batteri er normalt 10S, altså ti grupper i serie. Et 48V-batteri er normalt 13S, mens et 52V-batteri vanligvis er 14S.
Dette betyr at en 10S BMS passer til en 36V-pakke, en 13S BMS til 48V og en 14S BMS til 52V. Monterer du feil type, vil balanseledningene lese feil grupper. Resultatet kan være at batteriet ikke starter, ikke lader eller at BMS-en skades.
Ah-verdien avgjør ikke antallet seriekoblede grupper. Et 36V 10Ah- og et 36V 15Ah-batteri kan begge være 10S. Forskjellen er ofte hvor mange celler som ligger parallelt i hver gruppe. Derfor velges BMS først ut fra serieantall og deretter ut fra strømbehov, fysisk størrelse og kobling.
Hvor mange ampere må BMS-en tåle?
Neste punkt er utladingsstrøm. En BMS med for lav strømgrense kan kutte når du gir gass i en oppoverbakke, akselererer hardt eller kjører med høy belastning. Det kan føles som om batteriet er tomt, selv om det fortsatt har kapasitet igjen.
Se på kontrollerens maksimale batteristrøm, ikke bare motorens watt-tall på esken. En 350W-motor på en 36V sparkesykkel trekker rundt 10A ved nominell effekt, men strømmen kan være langt høyere ved oppstart og under belastning. Har kontrolleren en strømgrense på 18A, bør BMS-en ha en kontinuerlig utladingsrating som passer med dette, gjerne med fornuftig margin.
En 20A BMS kan være riktig for en standard pendler-sparkesykkel. Ved oppgradering til kraftigere kontroller eller 48V- og 52V-oppsett er 30A, 40A eller mer ofte aktuelt. Høyere ampere er likevel ikke automatisk bedre. Celler, nikkelstrimler, sikring, XT60-kontakt og kabler må også tåle strømmen. En 40A BMS gjør ikke svake celler om til et 40A-batteri.
Ladestrømmen må også kontrolleres. De fleste BMS-er oppgir separat maks ladestrøm. Bruker du en hurtiglader med høyere strøm enn BMS-en eller battericellene er beregnet for, kan det gi varme, slitasje og avbrutt lading. Match alltid laderen med batteriets spesifikasjon.
Når bør du bytte BMS i stedet for hele batteriet?
En defekt BMS betyr ikke automatisk at hele batteripakken må kasseres. Dersom cellene har jevn og normal spenning, ingen tegn til varme, fukt eller fysisk skade, kan et BMS-bytte være en rimelig reparasjon. Dette er særlig aktuelt når batteriet har stått lagret lenge, fått en feil lader eller blitt utsatt for kortslutning på utgangen.
Typiske tegn er at batteriet måler normal spenning på cellegruppene, men ikke gir spenning på hovedutgangen. Et annet tegn er at laderen lyser grønt med én gang selv om pakken ikke er full. Batteriet kan også slå seg av ved moderat belastning uten at det virker tomt.
Samtidig finnes det tilfeller der ny BMS bare skjuler den egentlige feilen. Hvis én eller flere cellegrupper ligger betydelig lavere enn resten, er problemet sannsynligvis cellene eller forbindelsene mellom dem. En ny BMS vil fortsatt registrere avviket og koble ut. Er batteriet oppsvulmet, lukter kjemisk, har korroderte ledninger eller har vært utsatt for vannskade, bør det ikke repareres som et vanlig gjør-det-selv-prosjekt.
Slik kontrollerer du kompatibilitet før bestilling
Begynn med etiketten på batteriet. Noter nominell spenning, kapasitet, fysisk mål og kontakt. Et 36V 10Ah-batteri til E2S V2 skal ikke erstattes med et tilfeldig 48V-batteri bare fordi kontakten passer. Kontroller, lader og display må støtte samme spenning.
Deretter undersøker du BMS-tilkoblingen. Antall balanseledninger avslører ofte serieantallet: en 10S BMS bruker normalt elleve tilkoblingspunkter når felles minus er medregnet. Sjekk også om batteriet har felles lade- og utladingsport eller separate porter. Ledningsdiagrammet på den nye BMS-en må stemme med måten pakken er bygget på.
Mål er praktiske, ikke kosmetiske. BMS-en må få plass i batterikassen uten at ledninger klemmes mot skarpe kanter eller lokket. Isoler loddepunkter godt, legg ikke balanseledninger under strekk, og bruk korrekt kabeltverrsnitt på hovedledningene. XT60 er en vanlig og solid kontaktløsning, men kontaktens kjønn, kabelføring og polaritet må alltid bekreftes før tilkobling.
Har BMS-en temperatursensor, bør den monteres mot cellepakken slik konstruksjonen er beregnet. Temperaturovervåking er en fordel på batterier som får høy belastning i bakker, kulde og hyppig hurtiglading. Det er derimot ikke en erstatning for celler av god kvalitet eller riktig dimensjonert strømstyrke.
Ikke nullstill problemet ved å koble forbi beskyttelsen
Når en BMS har koblet ut, er fristelsen stor til å koble batteriet direkte til kontrolleren. Det kan skade kontroller, kontakter og battericeller, og gjør feilsøking vanskeligere. Finn først ut hvorfor BMS-en reagerte. Mål totalspenning og spenningen på hver cellegruppe, og sammenlign verdiene. Store forskjeller mellom gruppene peker mot ubalanse eller svak cellegruppe.
Bruk også riktig lader. Et 36V litium-ion-batteri lades normalt med 42V-lader, 48V med 54,6V og 52V med 58,8V. Feil lader er ikke en liten avvikssak - den kan skade både BMS og celler. Ved usikkerhet er det bedre å stoppe og kontrollere spesifikasjonene enn å prøve seg frem med deler som «nesten» passer.
En BMS er liten sammenlignet med resten av batteriet, men den avgjør om en 36V, 48V eller 52V batteripakke kan levere strøm på en kontrollert måte. Velg etter serieoppsett, kontinuerlig strøm, ladestrøm, plass og kobling - så får du en reparasjon som varer, i stedet for en sparkesykkel som kutter på første oppoverbakke.
