En sikring som sitter for langt fra batteriet, beskytter mindre enn mange tror. Skal du montere sikring på batterikabel til en elsparkesykkel, er plassering, sikringstype og riktig ampereverdi avgjørende. En liten feil kan gi varm kabel, smeltet sikringsholder eller i verste fall skade på batteri, BMS og kontroller. Gjør jobben riktig én gang, så beskytter du både oppgraderingen og pengene du har lagt i den.
Hvorfor batterikabelen skal ha sikring
Batteriet i en elsparkesykkel kan levere svært høy strøm på kort tid. Et 36V-batteri med 30A eller 40A BMS, eller et 48V- og 52V-batteri for høyere effekt, har nok energi til å varme opp en tynn eller skadet kabel raskt hvis den kortslutter mot rammen. BMS-en beskytter battericellene mot blant annet overstrøm, men den erstatter ikke alltid en fysisk sikring på plusskabelen.
Sikringen skal først og fremst beskytte kabelen og resten av anlegget ved feil. Hvis isolasjonen blir skadet, en kontakt løsner eller kabelen klemmes under dekselet, skal sikringen ryke før kabelen blir så varm at plast, krympestrømpe eller andre komponenter tar skade.
Dette er spesielt relevant når du bytter til et kompatibelt batteri med større kapasitet. Flere Ah gir lengre rekkevidde, men et batteri med høyere BMS-grense kan også levere mer strøm enn den originale ledningspakken er dimensjonert for. Da må sikring, kabeltverrsnitt, kontakter og kontroller vurderes som ett system.

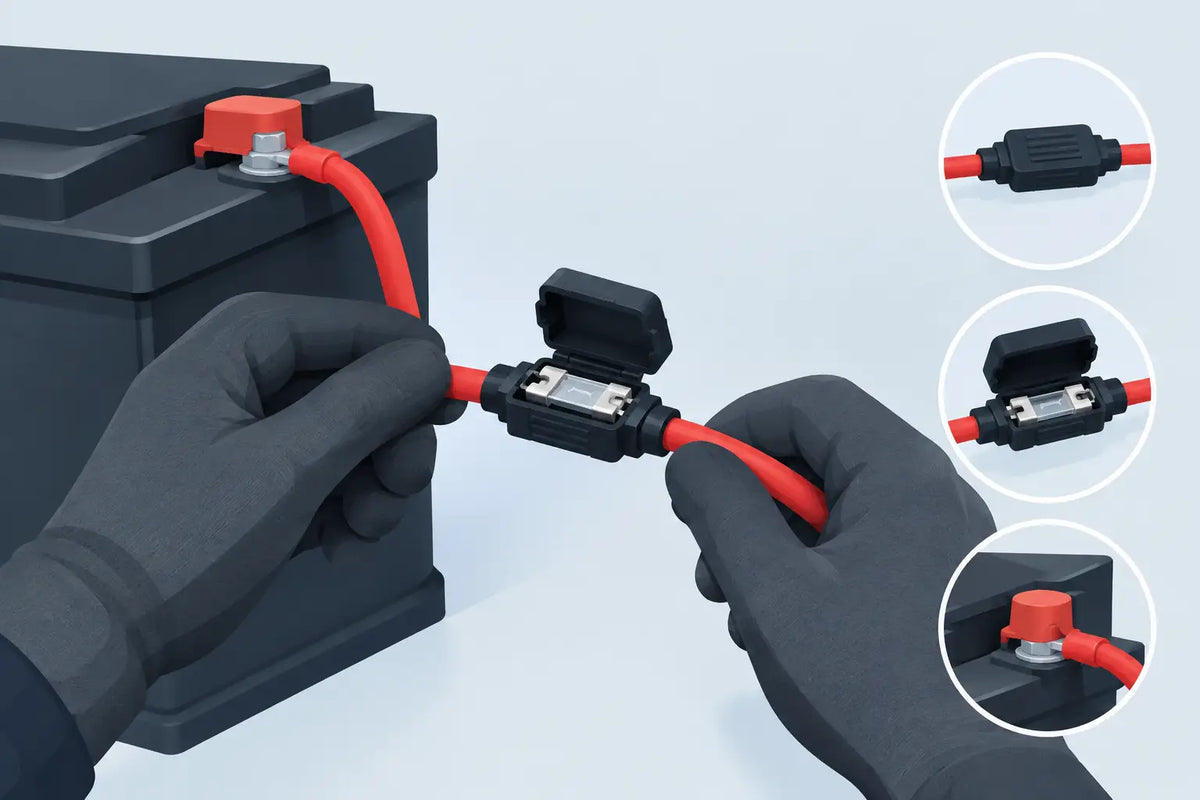

Monter sikring på batterikabel så nær batteriet som mulig
Sikringen skal monteres på batteriets positive kabel, helst innen 10 til 20 cm fra batteriets plusspol eller utgående plussledning. Poenget er enkelt: Hele kabelstrekket etter sikringen blir beskyttet. Setter du sikringen en halv meter unna batteriet, står fortsatt den første halvmeteren uten vern mot kortslutning.
Ikke sett sikringen på minuskabelen med mindre konstruksjonen fra produsenten spesifikt krever det. På vanlige 36V, 48V og 52V litium-ion-oppsett er sikring på plusskabelen standard. Batteriets minus skal normalt ha en ubrutt forbindelse til kontrolleren og BMS-en.
Velg også en plassering som er beskyttet mot vannsprut, vibrasjoner og klemming. Sikringsholderen må ikke ligge løst inne i decket, der den kan gnisse mot skarpe kanter eller bli belastet hver gang sparkesykkelen kjøres over fortauskanter. Fest den med strips eller passende klips, men uten å stramme så hardt at kabelisolasjonen deformeres.
Koble alltid fra batteriet først
Arbeid aldri på en spenningssatt batterikabel. Koble batteriet fra kontrolleren, slå av eventuelt hovedbryter og vent noen minutter før du begynner. Har batteriet XT60-kontakt, skal kontakten separeres før du klipper, avisolerer eller presser kabelsko.
Pass særlig på løse metallgjenstander. En ring, klokke eller skrutrekker som lager forbindelse mellom pluss og minus kan gi en kraftig gnist og høy varme umiddelbart. Arbeid på et tørt, ryddig underlag, og ikke legg batteriet på metallbenk eller fuktig gulv.
Velg riktig sikring til strømforbruket
Sikringen skal tåle normal belastning, men løse ut før kabelen og komponentene blir overbelastet. Derfor må du ta utgangspunkt i både kontrollerens maksimale batteristrøm og kabelens dimensjon - ikke bare kapasiteten i Ah.
En E-Wheels E2S V2 eller tilsvarende 36V-modell kan ha en kontroller som trekker betydelig mer strøm ved akselerasjon og motbakker enn under jevn kjøring. Har du for eksempel en kontroller med 25A maksimal batteristrøm, er en 25A-sikring ofte for tett på normalen. Den kan ryke ved kraftig akselerasjon selv om ingenting er feil. En sikring med noe margin, eksempelvis 30A, kan være mer praktisk dersom kabelen, kontaktene og batteriets BMS er dimensjonert for dette.
På et oppsett med 40A BMS og kraftigere kontroller kan en 40A eller 50A sikring være aktuelt. Men høyere ampere er ikke automatisk bedre. Monterer du en 50A-sikring på en kabel som egentlig bør sikres med 30A, kan kabelen bli det svake punktet ved feil.
Se derfor på disse verdiene sammen:
- Kontrollerens oppgitte maksimale batteristrøm, ikke bare nominell motoreffekt.
- BMS-ens kontinuerlige og maksimale utladningsstrøm.
- Kabeltverrsnittet fra batteri til kontroller.
- Kontaktens strømkapasitet, for eksempel XT60 eller annen originalkontakt.
- Sikringens karakteristikk, siden treg og hurtig sikring oppfører seg ulikt ved korte strømspiker.
Sikringsholder, kabel og koblinger må tåle samme belastning
En billig sikringsholder er ikke nødvendigvis egnet til høy strøm i et lukket deck. Se etter en holder som er spesifisert for DC-spenning og strømmen anlegget faktisk bruker. Sikringsholderen, selve sikringen, kabelskoene og presskoblingene må tåle belastningen - ellers flytter du bare problemet fra kabelen til koblingspunktet.
Bruk kabel med tilsvarende eller større tverrsnitt enn batterikabelen som allerede er montert. Ved korte strekk i vanlige 36V-oppsett brukes ofte kabel rundt 2,5 mm², mens mer strømkrevende 48V- og 52V-oppsett kan kreve 4 mm² eller mer. Det riktige valget avhenger av strøm, kabellengde, ventilasjon og hvordan sparkesykkelen er bygget.
Lodding kan fungere godt når det gjøres korrekt, men en dårlig loddeskjøt blir fort varm og stiv. En presskobling med riktig kabelsko og passende presstang gir ofte en mer mekanisk robust løsning. Uansett metode skal koblingen isoleres med krympestrømpe, og gjerne krympestrømpe med lim hvis området kan utsettes for fukt.
Unngå elektrikerteip som eneste isolasjon i decket. Teipen kan løsne av varme, fukt og vibrasjoner. En isolert kobling skal ikke kunne bevege seg slik at metall kommer i kontakt med ramme, skruer eller andre ledere.
Praktisk fremgangsmåte ved montering
Mål først hvor sikringsholderen skal sitte, og kontroller at decket kan lukkes uten at kabelen klemmes. Kutt kun plusskabelen etter at batteriet er frakoblet. Husk at en kort kabel alltid er enklere å forlenge enn en kabel som er kuttet for kort.
Avisoler forsiktig uten å skade kobberlederne. Monter den ene enden av sikringsholderen mot batteriets plusskabel og den andre mot kabelen som går videre til kontrolleren. Press eller lodd koblingene, trekk over krympestrømpe og varm den jevnt til den sitter tett. Sikringen settes normalt i holderen helt til slutt.
Før du kobler til batteriet igjen, bruk multimeter. Sjekk at du ikke har kontinuitet mellom pluss og minus på inngangen til kontrolleren. En svært lav motstand kan tyde på kortslutning eller feil kobling. Kontroller også polariteten ved kontakten. På en XT60-kontakt er det særlig viktig at pluss og minus ikke byttes ved en hjemmelaget kabeltilpasning.
Koble deretter batteriet til, uten at hjulet har kontakt med underlaget. Slå på sparkesykkelen og test først display, lys og gass forsiktig. Kjør en kort prøvetur, og kjenn etterpå på sikringsholderen og koblingene. De skal ikke bli varme ved normal bruk. Litt temperaturøkning kan forekomme ved hard belastning, men merkbar varme er et tegn på for høy motstand i kobling, holder eller kabel.
Når bør du få hjelp i stedet?
Er batteripakken skadet, oppsvulmet, luktende eller har synlige tegn på varmgang, skal du ikke forsøke å montere sikring før feilen er avklart. Det samme gjelder hvis du må åpne selve batterikassen og arbeide direkte på BMS, nikkelstrips eller cellegrupper. Der kan en feil kortslutning ødelegge celler på sekunder.
Du bør også stoppe dersom original ledningsfarge ikke stemmer, kontaktene er smeltet, eller du ikke finner strømgrensen til kontrolleren. Da er det bedre å identifisere riktig batteri, BMS og kabeloppsett først enn å velge sikring på gjetning. E2S Batterier har kompatible batterier og tekniske deler der spesifikasjoner som volt, Ah, BMS og kontaktløsning gjør det lettere å bygge et oppsett som passer sammen.
En riktig montert sikring er en rimelig komponent med stor verdi. Den gir ikke mer rekkevidde eller høyere toppfart, men den kan sørge for at en løs kabel eller en uheldig kortslutning ikke blir reparasjonen som gjør resten av sparkesykkelen ubrukelig.
